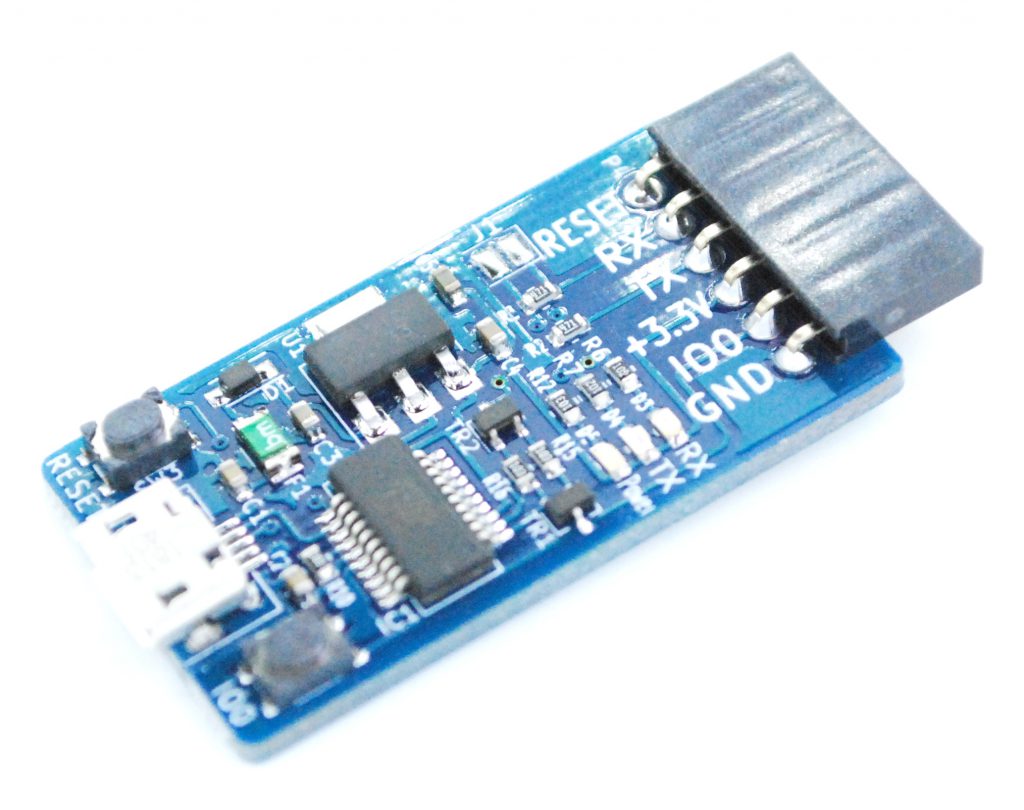

FLINT ESP Programmer(ESPプログラマ) の使い方


スイッチサイエンスさんで販売しています

概要

ESP-WROOM-02やESP32の書き込みのプログラマです。

ESPマイコンは、書き込み時にスイッチの操作をしなくてはならないですが、内蔵回路によりスイッチ操作が不要で書き込みができます。

シリアル-USB変換に、FTDI社のFT231XS-Rを搭載。3.3V三端子レギュレータや、RESET・モード切替スイッチも搭載しています。

仕様

USBコネクタ:USB-MicroB

電源:5V(USB-MicroB端子から供給)

表示:LED(Power/RX/TX)

リセッタブルヒューズ:電流 – ホールド時(Ih)(最大)500mA / トリップ時(It)1A

サイズ : 43mm×20mm(ピンソケットを含む)

※USBケーブルは付属しません

※FTDI Basicのピンソケットとは、RX/TX/3.3V/GNDのみ共通ピンですが、他は違いますのでご注意ください

資料

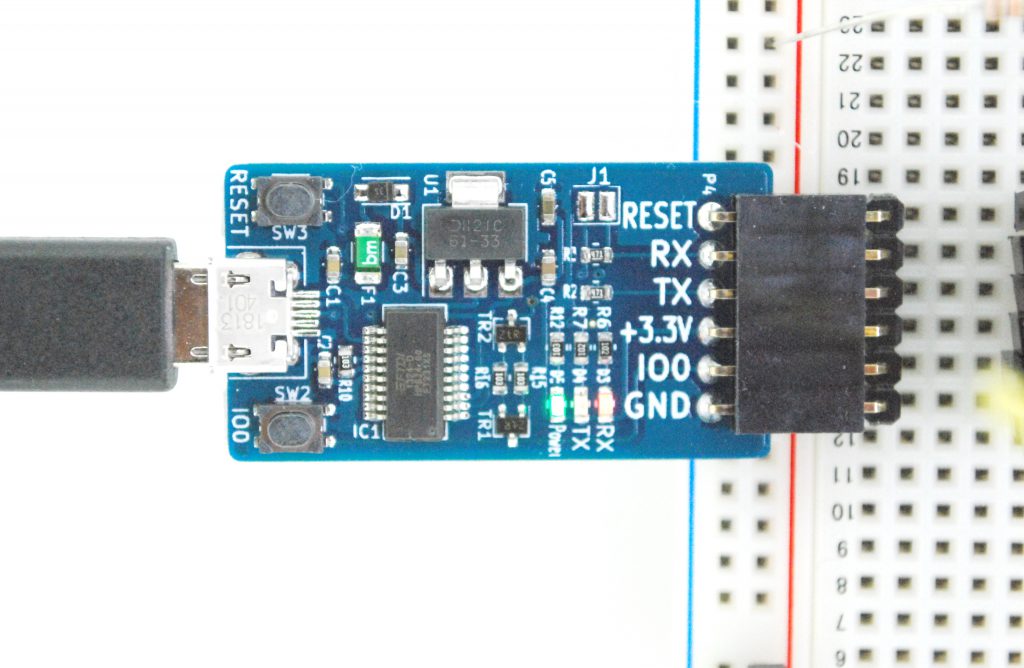

接続例

ESP-WROOM-02の最小構成例

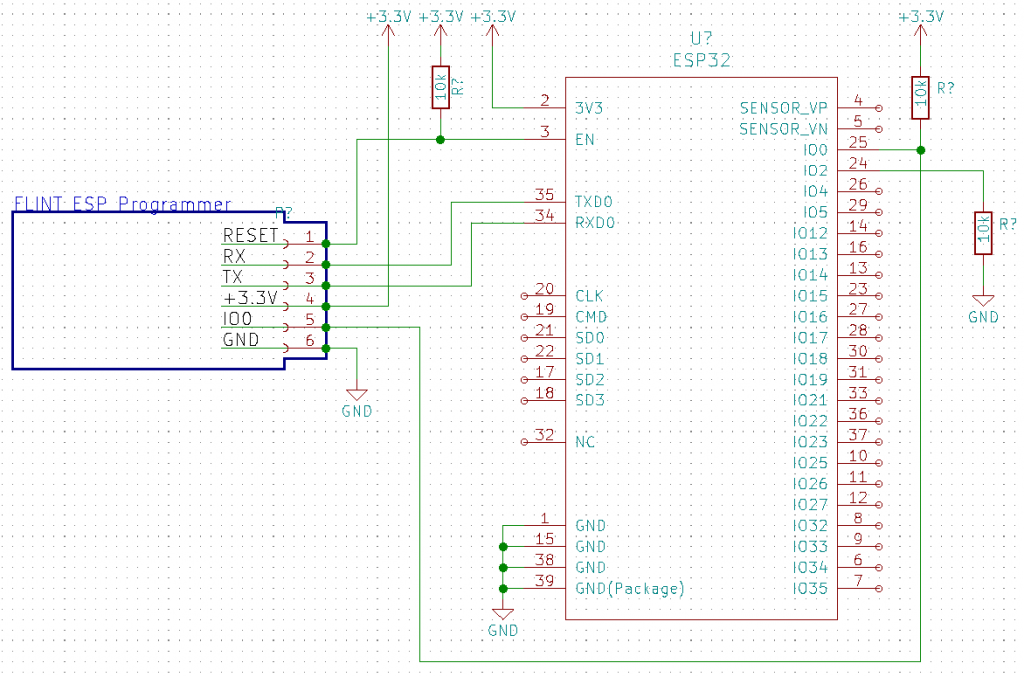

ESP32の最小構成例

関連品

ESP-WROOM-02ソケットに簡単に接続できます。ESP-WROOM-02の実装前検査などに
